Flock Audio Patch se

Flock Audio PATCH SE to analogowa matryca przełączeniowa sterowana cyfrowo, przeznaczona do centralizacji i automatyzacji routingu sygnałów liniowych w studiu. Urządzenie zapewnia 48 punktów połączeń w konfiguracji 24 wejścia i 24 wyjścia, umożliwiając dynamiczne zestawianie torów audio pomiędzy interfejsem, outboardem oraz dodatkowymi źródłami bez fizycznego przepinania kabli.

Architektura toru audio i przełączanie połączeń

PATCH SE realizuje przełączanie wyłącznie w domenie analogowej. Sygnał nie jest próbkowany ani konwertowany, dlatego krosownica nie wprowadza latencji oraz nie wpływa na charakter brzmienia wynikający z pracy urządzeń zewnętrznych. Funkcja cyfrowego sterowania dotyczy wyłącznie samego sterowania sygnałem. natomiast sam tor audio pozostaje w pełni analogowy.

Integracja z interfejsem i outboardem

Model PATCH SE został zaprojektowany jako centrum routingu dla urządzeń pracujących na poziomach liniowych. W praktyce pozwala na stałe podłączenie wejść i wyjść interfejsu audio oraz całego outboardu, a następnie zestawianie połączeń w aplikacji w sposób analogiczny do routingu w DAW. Dzięki temu można błyskawicznie konfigurować inserty sprzętowe, łańcuchy masteringowe, tory sumujące, równoległe procesowanie oraz ścieżki reampingu, zachowując porządek w okablowaniu i pełną powtarzalność.

Kontrola routingu z poziomu PATCH APP i PATCH APP DX

PATCH SE jest obsługiwany przez oprogramowanie PATCH APP oraz PATCH APP DX dla macOS, Windows i iOS. Aplikacja umożliwia tworzenie połączeń jeden do jednego, budowanie złożonych łańcuchów oraz zapis presetów routingu. W praktyce oznacza to możliwość natychmiastowego przełączania między różnymi konfiguracjami studia, porównywania wariantów toru i odtwarzania ustawień sesyjnych bez ryzyka błędu wynikającego z ręcznego patchowania.

Multing i konfiguracje równoległe

Urządzenie wspiera multing, czyli dystrybucję jednego sygnału do wielu punktów docelowych jednocześnie bez zmiany poziomu i bez zmian impedancji. To kluczowa funkcja w nowoczesnych sesjach hybrydowych, gdzie często stosuje się równoległą kompresję, blend kilku torów saturacji, równoległe wysyłki do różnych procesorów oraz konwersję jednego źródła na kilka ścieżek do dalszego sumowania.

Połączenia DB25 w standardzie Tascam

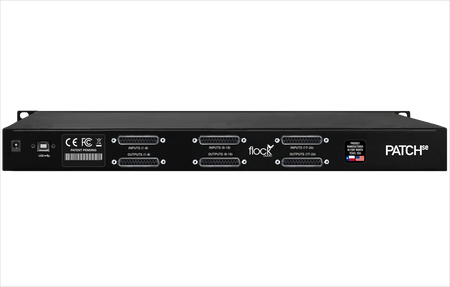

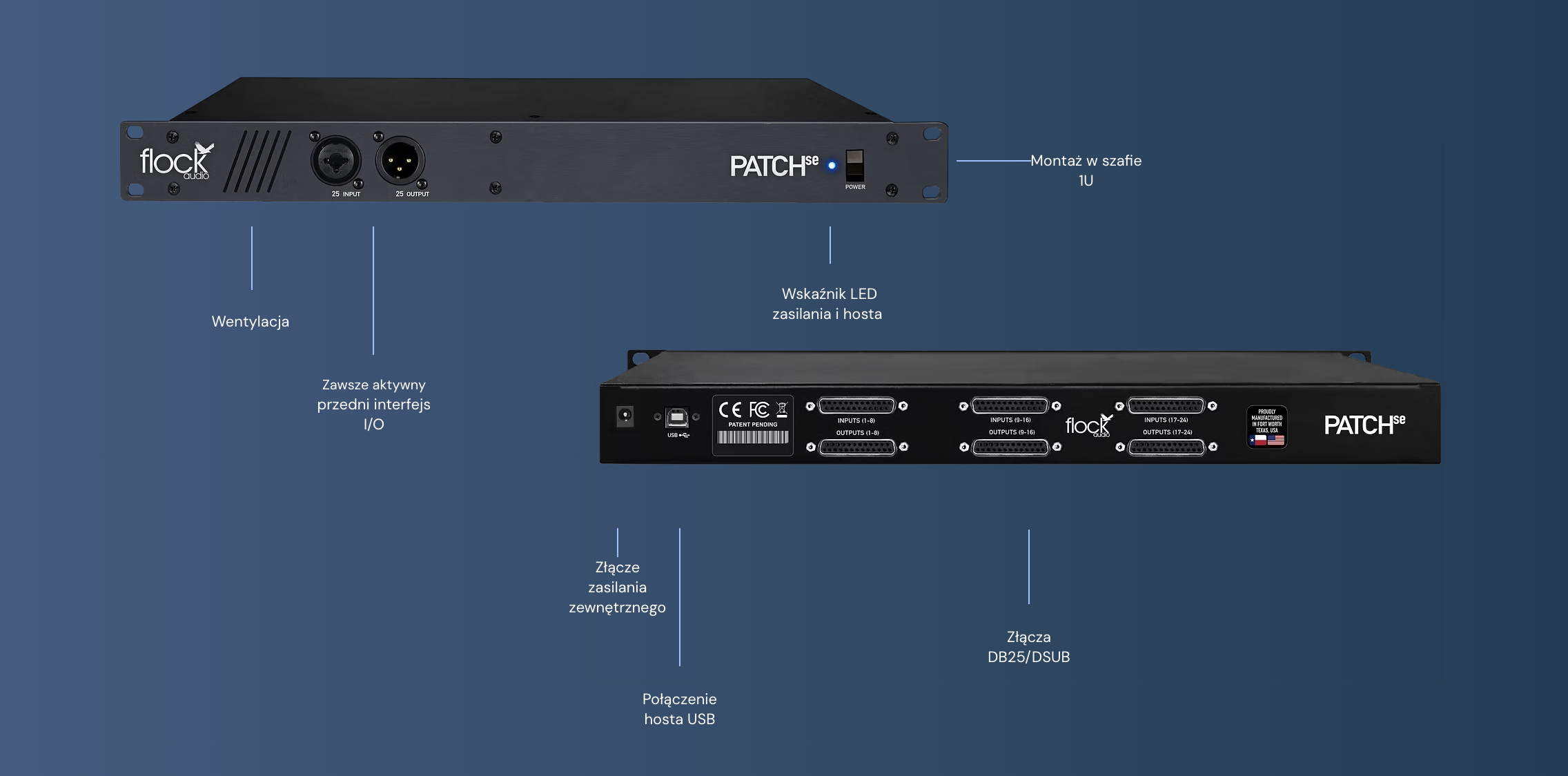

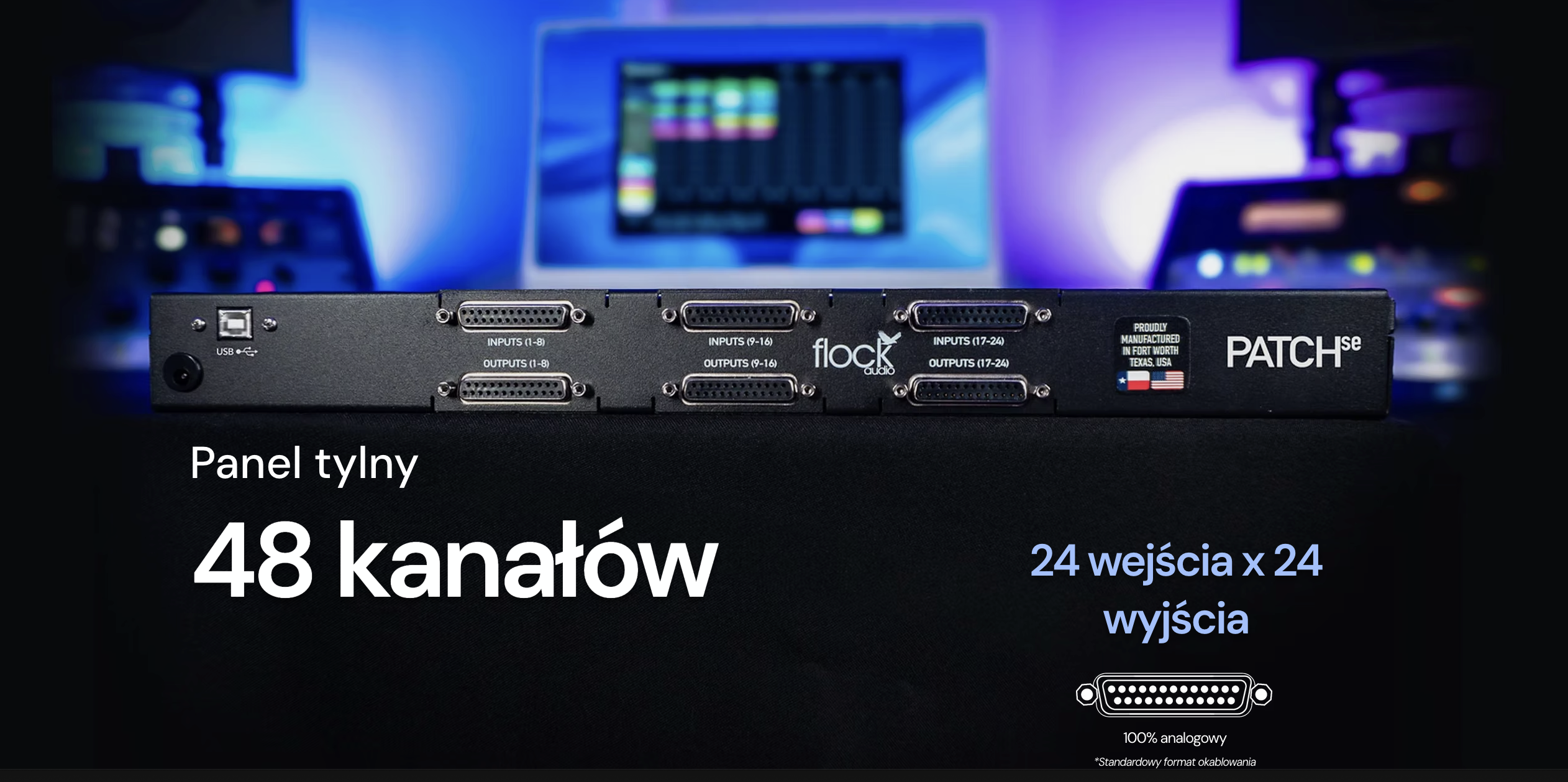

Tylny panel PATCH SE został wyposażony w złącza DB25 zgodne z popularnym standardem Tascam. To rozwiązanie pozwala na szybkie wykonanie instalacji studyjnej w oparciu o kable wieloparowe, minimalizuje liczbę pojedynczych przewodów w racku i ułatwia serwis oraz rozbudowę systemu. W konfiguracjach z wieloma urządzeniami rackowymi oznacza to znacząco większą przejrzystość okablowania i lepszą ergonomię pracy.

Wejście i wyjście na panelu przednim do szybkich podłączeń

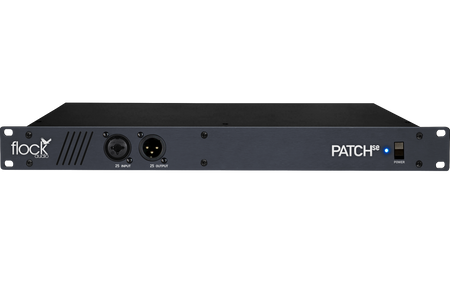

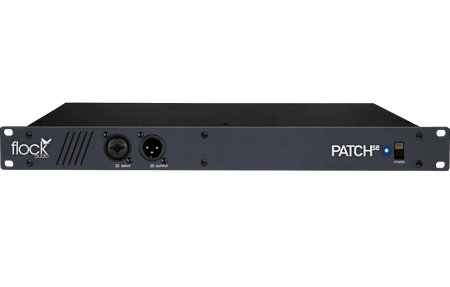

Na panelu przednim znajduje się zawsze aktywne wejście combo TRS XLR oraz wyjście XLR. Taki punkt dostępu jest przydatny przy szybkim dopięciu dodatkowego źródła, efektu, toru testowego albo innego urządzenia, bez ingerowania w stałe okablowanie tylnego panelu.

Skalowanie systemu i rozbudowa punktów IO

PATCH SE może pracować jako samodzielna krosownica lub jako element większej instalacji routingu. System pozwala na rozbudowę nawet do 10 urządzeń z serii PATCH, co umożliwia stopniowe zwiększanie liczby dostępnych wejść i wyjść wraz z rozwojem studia.

PATCH SE jako Standard Edition

PATCH SE jest wersją zoptymalizowaną pod kątem routingów liniowych i pracy z outboardem, przy zachowaniu kluczowych zalet platformy, czyli analogowego przełączania sterowanego cyfrowo. Konstrukcja wykorzystuje zewnętrzne zasilanie i uproszczoną architekturę w obszarach niezwiązanych z samym torem audio, dzięki czemu urządzenie stanowi dostępną kosztowo bazę do budowy systemu routingu w studiu mixerskim i masteringowym.

Specyfikacja techniczna

• Liczba punktów połączeń: 48

• Konfiguracja matrycy: 24 wejścia, 24 wyjścia

• Typ sygnału: analogowy, liniowy

• Przetwarzanie sygnału: w pełni analogowe przełączanie matrycowe

• Konwersja AD DA: brak

• Latencja: brak

• Zbalansowanie torów: pełne, symetryczne

• Złącza tylnego panelu: DB25 D SUB w standardzie Tascam

• Złącza panelu przedniego: wejście combo TRS XLR, wyjście XLR

• Sterowanie: PATCH APP oraz PATCH APP DX

• Kompatybilność systemowa: macOS, Windows, iOS

• Komunikacja z komputerem: USB typu B

• Funkcje routingu: presety połączeń, natychmiastowe przywoływanie konfiguracji, multing

• Format mechaniczny: 19 cali rack, 1U

• Zasilanie: zewnętrzny zasilacz
