Smart Guitar DI System

Smart Guitar DI System to urządzenie typu DI-box stworzony aby rozwiązać popularne problemy przy nagrywaniu instrumentów i nagrywaniu DI. Odpowiedni dla tych, którzy potrzebują np. podłączyć gitarę długimi kablami do 3 wzmacniaczy ustawionych w różnych miejscach bez zakłóceń, szumów i zniekształceń dźwięku. Zawiera: zbalansowany wzmacniacz liniowy przystosowany do długich kabli, wejście D.i o poziomie głośnikowym oraz rozdzielacz na dwa wzmacniacze.

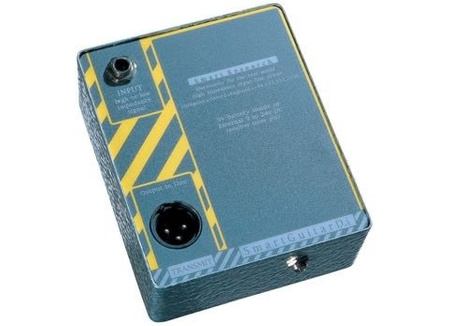

System składa się z dwóch urządzeń – nadajnika i odbiornika. Nadajnik (TRANSMIT box) posiada wejście o dużej impedancji oraz wzmacniacz liniowy, wysyła sygnał długimi kablami do wejścia odbiornika (RECEIVE box), który dzięki rozdzielaczowi zapewnia dwa oddzielne wyjścia. Dodatkowo odbiornik posiada symulację głośnika, można więc podłączyć go do wyjścia głośnikowego we wzmacniaczu aby otrzymać charakterystyczny „brudny” dźwięk, mając głośnik podłączony lub nie. Rozdzielacze w obu urządzeniach wyposażone są w gniazda jack i mogą być używane jako osobne kanały D.i jeżeli zajdzie taka potrzeba, natomiast przełącznik ‘earth lift’ eliminuje problem uziemienia.

SPECYFIKACJA TECHNICZNA:

Wejścia:

• Wejścia instrumentalne (wysoka impedancja): 1
• Wejścia ogólne (transformator): 1
• Wejścia głośnikowe: 1

Wyjścia:

• Izolowane wyjście transformatorowe: 2
• Wyjście zbalansowane: 1

Zasilanie:

• Napięcie: 9-24V DC
• Prąd: ~20mA
• (zalecane 150 mA)
• Wtyk: 2.1mm

Ogólne:

• Impedancja wejścia / wzmocnienie (we. instrument): 470kΩ/0dB
• Impedancja wejścia / wzmocnienie (we. transformator): 1.3kΩ/0dB
• Impedancja wejścia / wzmocnienie (we. głośnik): 108Ω/-54dB
• Maksymalna moc dla wejścia: 100W
• Poziom szumu: -101dBu
• Zakres częstotliwości +/- 0.1dB: 20Hz-20kHz
• Wymiary Transit/Receive box: 108 x 98 x 43 mm
• Przybliżona waga zapakowanego zestawu: 1.1kg
